Máquina envasadora de película estirable servo | Envolvedora automática de paletas para cajas y cartón

Principio de funcionamiento:

La máquina funciona a través de un anillo giratorio de alta velocidad de 360 ​​grados, que hace que el carro de película estirable gire alrededor de una caja o artículo estacionario. Este proceso aplica una película estirable de PE a la superficie de los productos en un patrón en espiral apretado y uniforme. Todo el proceso de embalaje está totalmente automatizado y no requiere intervención manual; Los operadores solo necesitan encargarse de la carga y descarga de mercancías, lo que garantiza una operación simple y altamente eficiente.

- A diferencia de las envolvedoras de palets tradicionales: no se requiere palet; La máquina envuelve cajas individuales directamente. Los productos permanecen estacionarios durante todo el proceso, lo que elimina el riesgo de vuelco asociado con la rotación a alta velocidad y hace que la máquina sea ideal para artículos pequeños y livianos.

- Ventajas principales: ofrece una alta estanqueidad del embalaje, maximiza la eficiencia de utilización de la película y ofrece velocidades de embalaje significativamente más rápidas que los métodos manuales.

Especificaciones técnicas

Funciones y características principales:

Industrias y escenarios aplicables

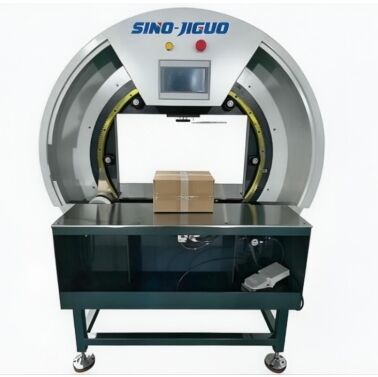

6.1 Anillo giratorio anular (componente de potencia central)

- Ubicación: La gran estructura circular blanca ubicada en el cuerpo principal de la máquina.

- Función: componente móvil central del dispositivo. Cuenta con un sistema de transmisión y engranaje interno integrado que hace que el carro de la película gire a alta velocidad (360°), logrando así el envoltorio en espiral de las cajas. Al utilizar un diseño de rodamiento giratorio de alta precisión, garantiza un funcionamiento suave y bajos niveles de ruido, y sirve como elemento crítico para garantizar la eficiencia de envoltura y la estanqueidad de la carga.

6.2 Carro de película y mecanismo de desenrollado

- Ubicación: El eje del rollo de película blanco ubicado en el lado interior del anillo giratorio (que se muestra en la esquina inferior izquierda del diagrama).

- Función: Diseñado para montar rollos de film film estirable de PE. Cuenta con un ajuste de tensión incorporado y un mecanismo de preestiramiento (disponible en modelos selectos) que controla la tensión de salida de la película. Esto asegura un estiramiento uniforme del material de la película, garantizando así la estanqueidad de la carga y al mismo tiempo reduce el consumo de película y los costos de material.

6.3 Superficie de trabajo y estructura de transporte de acero inoxidable

- Ubicación: La plataforma metálica ubicada en el centro de la máquina.

- Función: Soporta las cajas o mercancías en espera de ser envueltas. Su superficie es lisa y resistente al desgaste, facilitando la carga y descarga manual con facilidad. Algunos modelos se pueden integrar directamente en las líneas de producción para permitir operaciones de envoltura continuas y totalmente automatizadas. La plataforma cuenta con sensores fotoeléctricos incorporados que detectan automáticamente la posición de la mercancía y activan la secuencia de embalaje.

6.4 Panel de control táctil PLC

- Ubicación: la pantalla situada encima del anillo giratorio.

- Función: Sirve como centro de control central del dispositivo. Permite la personalización de varios parámetros, como el número de capas de envoltura, la velocidad de rotación, la tensión de la película y la relación de superposición, y permite iniciar el proceso de envoltura con un solo toque. El sistema admite el almacenamiento de múltiples perfiles de parámetros para acomodar productos de diferentes especificaciones, ofreciendo una operación simple que permite a los nuevos empleados dominar los controles rápidamente.

6.5 Botones de control de arranque y parada de emergencia

- Ubicación: Los botones rojo (Parada de emergencia) y verde (Inicio) ubicados junto al panel de control.

- Función: El botón rojo permite el apagado inmediato con un solo toque en situaciones de emergencia, garantizando la seguridad operativa. El botón verde inicia el proceso de envoltura. Ambos botones cumplen con los estándares de diseño de seguridad industrial. Interruptor de control del pedal de 6.6 pies (esquina inferior derecha)

- Ubicación: Dispositivo accionado con el pie situado en el exterior de la máquina.

- Función: Libera las manos del operador; simplemente presionando el pedal después de cargar manualmente el producto se inicia el proceso de flejado. Esto mejora la comodidad operativa y es ideal para escenarios que implican carga y descarga manual frecuente.

6.6 Estructura de la máquina y estructura protectora

- Ubicación: La estructura de acero gris situada en la base de la máquina.

- Función: Sirve como base portante para el equipo; construido con acero soldado de alta resistencia para garantizar la estabilidad durante el funcionamiento a alta velocidad. Cuenta con un diseño protector cerrado para mitigar los riesgos de seguridad asociados con la rotación de alta velocidad del anillo de flejado, al mismo tiempo que protege los componentes internos de la transmisión del polvo y los residuos.
